脚轮的构造

发布日期：2025-07-01 20:48 来源：http://dykjzj.com 点击：

前面有专门介绍过脚轮的组成，由脚轮支架，脚轮轮子等部分组成。今天厚德脚轮小编跟大家详细的来聊一下脚轮的构造。

脚轮基本构造入门

脚轮由三个部分组成：顶部、底部以及连接顶部和底部的中间部分。
顶板：脚轮的顶部称为顶板，通常是矩形的，四个角各有一个孔。顶板安装在需要装脚轮的设备底部。
轮子：脚轮的底部是轮子，它的作用是滚动，使设备能够移动。
叉架：脚轮的中间部分是叉架，呈倒 U 形支架。它的顶部与顶板相连，两侧向下延伸，下端各有一个钻孔。轮子的轴穿过这两个孔，将轮子与叉架的下端连接起来。（叉架还有其他名称，如轭架，叉臂，支架腿等。）
顶板、叉架和轮子是脚轮的基本组成部件，每个脚轮都少不了这三个部分。既然这么简单，为什么会有上万种不同型号的脚轮呢？这是因为通过对这三个部件进行改造、添加其他子部件，或者以不同方式进行组装，就能产生各种各样的脚轮。
定向脚轮：如果轮子安装在叉架上，而叉架直接与顶板相连，这样的组装体就是定向脚轮。它只能沿直线前后滚动。大多数可移动设备的一端会装两个定向脚轮，另一端装两个万向脚轮。
万向脚轮：当在顶板和轭架之间添加诸如主销、滚珠轴承及其滚道等部件时，这样的组装体就称为万向脚轮。轭架和轮子可以 360° 旋转，能向任何方向转动，这使得设备在狭窄空间内也能轻松操控。
万向脚轮通常比定向脚轮更复杂，接下来我们详细说说万向脚轮。

万向脚轮构造

万向脚轮之所以能施展魔力，轻松地向任何方向滚动，要归功于一组或多组滚珠轴承。
滚珠轴承：滚珠轴承安装在一个称为滚道的环内，该环位于轭架和顶板之间。在单滚道脚轮中，滚珠轴承承担负载重量，并承受任何侧向推力。在双滚道脚轮（两组滚珠轴承上下排列）中，上部轴承承担负载，下部轴承承受侧向推力。双滚道脚轮通常比更经济的单滚道脚轮价格更高。
带螺纹主销：为了将顶板、滚珠轴承和轭架组装在一起，会将一根称为主销的带螺纹螺栓向下穿过顶板、滚珠轴承滚道的中心以及叉架的顶部，然后用螺母拧在主销螺栓的下端。拧紧后，螺母和主销将所有部件固定在一起。当部件磨损时，可以拧紧螺母以保持适当的公差。
铆接主销：有些脚轮的主销是实心铆钉。这类脚轮价格更实惠，但如果部件磨损，无法进行拧紧调整。

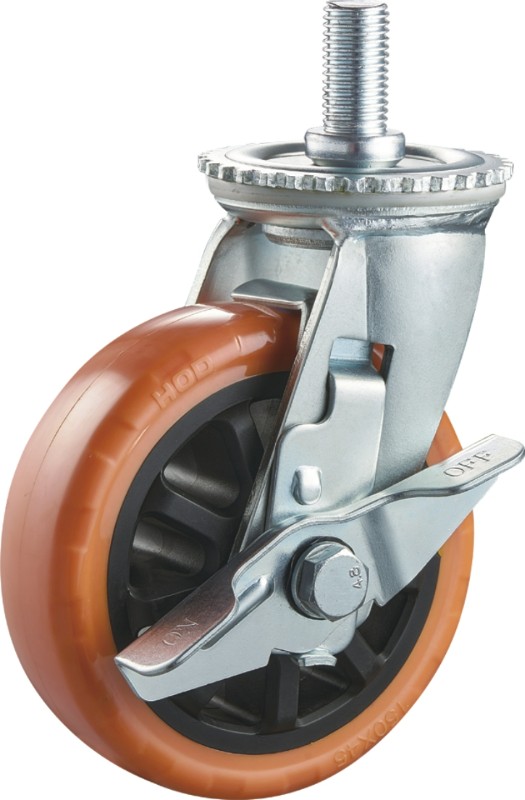

空心主销和杆式脚轮：有些脚轮采用空心主销。特别是杆式脚轮，它们没有顶板，而是有一根杆向上穿过空心主销，形成一个可以安装在设备上的柱体，适用于没有空间安装顶板的设备。椅子就是一个很好的例子，杆式脚轮通过多种方式安装在椅腿底部。
以上介绍的是脚轮的基本组成部件，接下来说说轮子的构造。

脚轮轮子构造

脚轮轮子有三个重要部件轮面、轮毂和轴。
轮面：轮子的轮面是与地面接触的部分。整个轮子可能由轮面材料制成，也可能是轮面模压在轮毂上。例如，有整体聚氨酯轮，也有模压聚氨酯轮 —— 在钢、铸铁、尼龙或其他材料制成的轮毂上模压一层聚氨酯轮面。
轮毂：轮子的中心部分，轮面就安装在轮毂上。
轴：轴穿过轮毂的中心，两端插入叉架腿下端的两个孔中，将轮子与叉架连接起来，从而完成整个脚轮的组装。

总之，在我们知道了脚轮的组成，脚轮的构造后，就已经对脚轮有了一定的理解，在做脚轮受力分析，脚轮选型的时候就会更加得心应手了。
